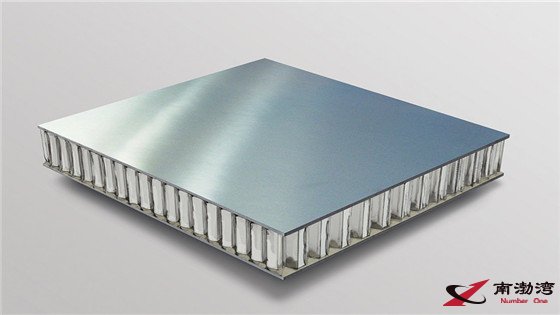

節能鋁蜂窩板加工圖紙的設計過程

      節能鋁蜂窩板大多數是由復合材料制成的，其加工制造過程相對比較復雜，其圖紙設計要極為詳實才能指導生產人員正確進行操作，圖紙設計的要點有好幾個方面：規范格式及存檔，編號，計算面積，編寫說明等幾個步驟。


      規范格式及存檔是在進行設計之后必須先進行的整理工作，要把所有的設計圖紙文件全部轉為AUTO CAD格式。檢查無誤后，打印三份，車間，技術，品檢各一份，以確保設計，生產，質檢統一標準。存檔是為了避免設計文件丟失而影響生產的重要操作。


      編號是指對沒有進行鋁蜂窩板板塊編號的圖紙，要統一編號。對已編號的圖號進一步編號：后綴+A代表面板；后綴+B代表底板；后綴+C代表鋁蜂窩芯；依次類推。


      計算面積涉及到建筑物的整體用料情況，計算面積過小會造成用料不足，補料有可能會影響到工程的整體進度；但若計算面積大大超過預期則會造成浪費。最佳的標準是在實際用料面積的基礎上加上用料的損耗，要100%完美計算用料情況顯然不大現實，盡量控制在有限的誤差范圍內是最好的。


      編寫說明是在圖紙上標明節能鋁蜂窩板的各個生產流程，公差要求，注意事項，加工要點等。其作用等于一本節能鋁蜂窩板生產的百科全書。


      節能鋁蜂窩板加工圖紙的設計過程包含大小，形狀設計，面積計算，也包含節能鋁蜂窩板制造的每一個過程，甚至注明生產中的技術要點等說明。因此節能鋁蜂窩板加工圖紙對設計者的要求要非常高，要熟悉節能鋁蜂窩板加工的每一個步驟細節都了解得非常清楚。
